CATEGORY 01
軽量コンベア
CATEGORY 02
中量コンベア
CATEGORY 03
その他コンベア・

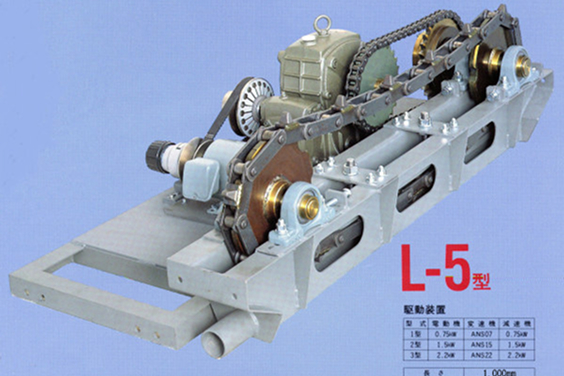

定ピッチコンベア ライトベヤーL-5型
オーバーヘッドコンベア
L-5型ライトベヤーは標準化が進んでおり、L-3型と同様に多くの特長を備えています。
また、天井空間を最大限に活用できるため、搬送の省力化と大幅なスペース削減に貢献します。
L-5型は、L-3型とリベットレストロリーコンベヤの中間的な位置づけとして、多くのメリットがあります。
R&F ランニングフリーシステム
オーバーヘッドコンベア
デッドスペースをつくらない設備計画で、工程ごとに作業を設定できます。
計画から稼働までが短納期で、かつ低価格。
ラインの増設・変更も容易で、製品別にストレージできるため一時的な倉庫としても利用可能です。
定ピッチコンベア ITZ型
オーバーヘッドコンベア
ITZコンベヤは、中荷重部品の吊り下げ搬送に最適な角チューブタイプのコンベヤです。
L-5型・L-3型と同様に幅広い業界で利用されており、特に家電組立工場、自動車部品取付ライン、瓦製造工場などで活躍しています。
上向き定ピッチコンベア ITZ-U2
オーバーヘッドコンベア
- レール溝が上向きのため、ゴミや油の落下を低減。
- ITZの最小吊りピッチP=150に対し、P=200で高さ方向のハンガー寸法を抑え、省スペース化を実現。
- ユニバーサルブロック使用のチェンで、コーナー部の負荷を軽減。
- 軽量部品搬送など多様なニーズに対応。
- 耐熱仕様として、オープンシールの総ボールタイプチェンも選択可能。
- 短納期にも対応。
定ピッチコンベア FLシリーズ
フロアコンベア
軽量のフロア定ピッチ搬送コンベアが新登場。
“安価”と“高安定性”を高いレベルで両立しています。
- 最小400mmの定ピッチ搬送が可能。
- 搬送ピッチは簡単に変更可能。
- チェン・レールは実績のあるL-5ライトベヤーを採用し、低コスト化を実現。
- キャリッジには安定性に定評のあるITFJを採用。
P&Fコンベア FJシリーズ
フロアコンベア
軽量フロアタイプのP&Fシステムです。
実績と評価の高い L-5ライトベヤーおよびR&Fシステムを採用し、低価格・多機能を実現しています。
- 構成部品はモジュール化されたシンプル設計
- 短納期かつ低価格で提供可能
- ラインの増設・変更が容易
- FXの機能を持つ軽量タイプで、工程ごとに時間設定やストレージが可能
- ストレージピッチが小さく、小型搬送に最適
チェンレスコンベア FL-Sシリーズ
フロアコンベア
テークアップが不要なため、コンベヤ高さを低くできるチェンレスコンベヤです。
- チェンレス構造で低コストを実現
- テークアップ不要でメンテナンスが容易
- 計画から稼働まで短期間・低価格で対応
- モジュール化によるシンプル設計
- 増設・変更が迅速
- レール・キャリッジは実績のあるITFJを採用
- チェンが無いため、搬送レベルを低く設定可能
フリクション FJⅡ/F FJⅢ/F
フロアコンベア
静音性に優れたフリクションシリーズです。
- 小型ドライブプーリーによるコンパクト構造
- チェンレスで設備高さを低く抑制
- 塵・埃の発生を低減
- ランニングコスト削減に貢献
- 50m/minの高速搬送に対応
- ラインの増設・変更に柔軟対応
- FJⅡ・FJⅢとの組み合わせも可能
- OHC、FLCなど搬送物に合わせた設計が可能
定ピッチコンベア X348・X458型
オーバーヘッドコンベア
リベットレストロリーコンベヤの各構成部品は標準化されており、
チェン、トロリーハンガー及び２次ハンガーは合理化された弊社工場にて生産供給されますので、安心してお使いいただけます。
リベットレストロリーコンベヤの使用目的により、最適な部品を選定することができます。
ITX-P&Fシステム
オーバーヘッドコンベア
自由自在に走行できる多機能システムです。
- 設備計画が容易
- テークアップ不要でメンテナンスが簡単
- デッドスペースを作らない設計が可能
- 増設・改造・変更が容易
- 保守・点検が簡単
- 工程ごとに作業時間の設定が可能
- 製品別にストレージでき、一時保管にも利用可能
定ピッチコンベア FX348/J2・FX348・FX458
フロアコンベア
中量フロア連続搬送チェーンコンベア
- 中量級のITXリベットレスコンベアをフロア搬送仕様にしたシステム。
- FX348は水平最小R400（ターンホイール使用時）で、フロアスペースを有効に活用できます。
P&Fコンベア FJ3
フロアコンベア
モジュール化されたシステムにより、自由なレイアウトが可能な中荷重フロア搬送コンベヤです。
実績の高いX348をベースにしたP&FシステムがFJ3として進化しました。
- 運ぶ／止める／回す／ストレージ／分岐／速度変更など多機能
- モジュール化されたシンプル設計
- 短納期・低価格で提供
- ラインの増設・変更が容易
フリクション FJⅡ/F FJⅢ/F
フロアコンベア
静音性に優れたフリクションシリーズです。
- 小型ドライブプーリーによるコンパクト構造
- チェンレスで設備高さを低く抑制
- 塵・埃の発生を低減
- ランニングコスト削減に貢献
- 50m/minの高速搬送に対応
- ラインの増設・変更に柔軟対応
- FJⅡ・FJⅢとの組み合わせも可能
- OHC、FLCなど搬送物に合わせた設計が可能

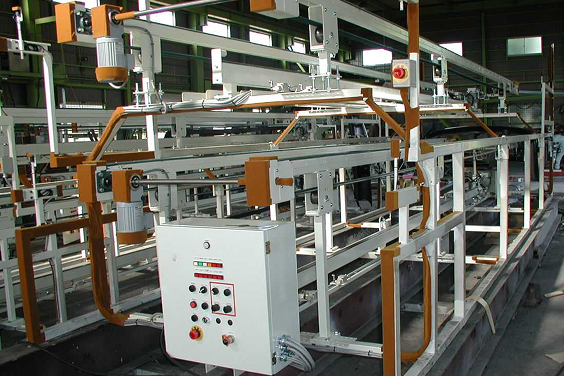

実のみストレージコンベア
複雑形状のワークを互いに当てずにストレージ可能。
自社従来比で価格を半額まで抑えました。
- バンパーストックコンベアのノウハウを高いレベルで融合
- 先詰機能により搬出側へスムーズに搬送
- 製品同士の干渉なし
- ベルト＋先詰台車で製品にキズを付けない搬送
- ボルト調整により製品サイズ変更に対応（ハンドル式幅調にも対応）
- ユニット構成で移設が容易
- 必要最小限の機能でサイズ変更に柔軟対応
グラビティ式ストレージコンベア
動力（電気・エアー）を使わずに実現した、安価で安全なストレージコンベアです。
- オリジナル標準部品の採用により“転がり”を改善し搬送不良を大幅削減
- 自社従来比で15％のコストダウン
- 転がり性能向上により、搬入・搬出高さを変えずに機長を長く設定可能
汎用コンベア 軽量コンベアー
（キャリアプレート式）
- 幅広薄型を実現：60mm厚で800mm幅、90mm厚で1,400mm幅に対応
- 有効幅が広く、蛇行レスタイプでは「ベルト幅＋40mm」の省スペース設計
- 駆動ユニットはヘッドドライブ／センタードライブの2タイプを採用
給油装置

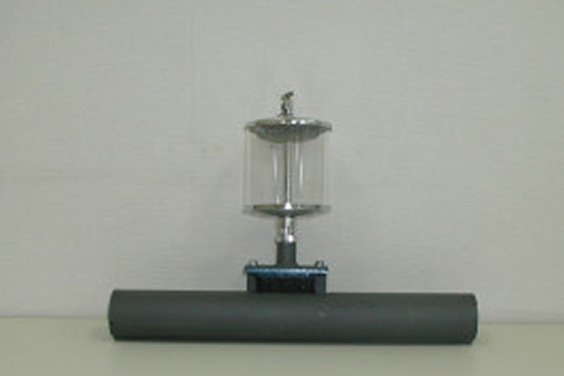

手動式給油装置
- 常温仕様の、価格を抑えた給油装置です。乾燥炉での使用には噴霧式をご用意しています。
- ブラシでコンベアチェーンのベアリングに塗布給油します。
- オイラーカップのバルブで ON／OFF 操作が可能です。
- 通常は高所に取り付けて使用します。
自動式給油装置
- 手動式給油を手元で ON／OFF 操作できるよう、電磁弁を追加したタイプです。

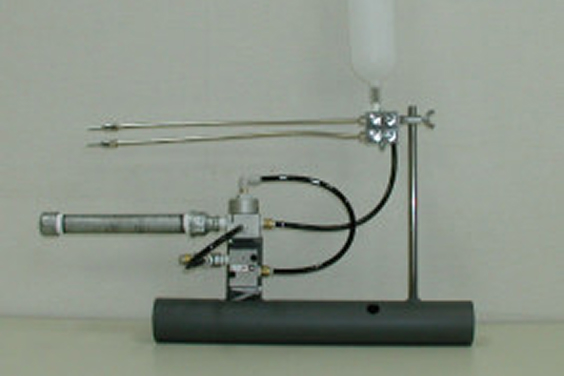

噴霧式給油装置
- 乾燥炉などの高温環境での使用に適したタイプです。
- オイルを霧状にし、ベアリングのボール部へ確実に給油します。
- 微量噴射により、余分なオイルの落下を軽減します。

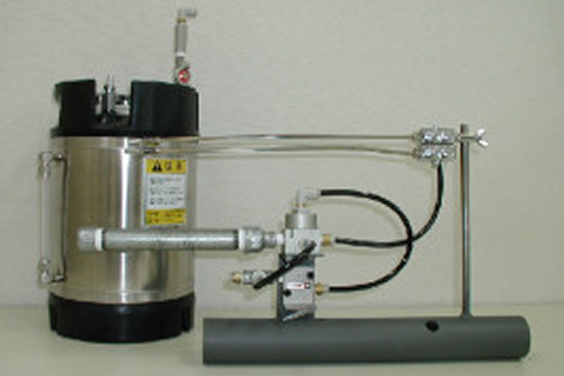

圧送噴霧式給油装置
- 給油操作をフロア上で行えるよう、圧送式タンクを採用しています。
- 圧力計・減圧弁・リリーフバルブ・オイル用フィルターを標準装備。
- 加圧時にはふたを開けられない安全構造です。
- オプションとして、フロートスイッチ・レベルセンサーの追加が可能です。
