FXシリーズ FX348/J2・FX348・FX458

中量フロア連続搬送チェーンコンベア

特長

  • 中量級のITXリベットレスコンベアをフロア搬送化したシステムです。
  • FX348は水平最小R400（ターンホイル使用時）で、フロアスペースを有効にご活用頂けます。

用途

  • 小・中物部品塗装・搬送ライン
  • 樹脂部品塗装・搬送ライン
  • アルミホイール塗装ライン

FX348/J2　主要機能

運搬物の重さ MAX 250kg
搬送ピッチ 300mm以上
最大傾斜角度 30°
水平最小アール ターンローラー MIN 600R
垂直最小アール MIN 2,000R

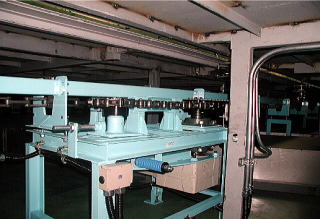

駆動部

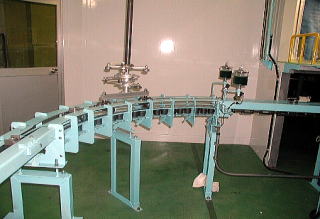

コーナー

FX348・FX458　主要機能

運搬物の重さ MAX 100kg
搬送ピッチ 300mm以上（FX348）・406mm以上（FX458）
最大傾斜角度 30°
水平最小アール ターンホイル MIN 400R・ターンローラー MIN 600R
垂直最小アール MIN 1,500R

レール・チェーン

テークアップ部
