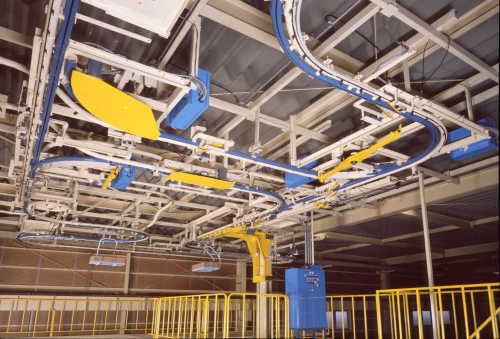

R&F ランニングフリーシステム
デットスペースを作らない設備計画。
工程毎に作業が設定。
計画から稼動まで短納期で、しかも低価格。
ラインの増設・変更が容易にできます。
製品等の種類別にストレージできるので、一時的な倉庫としても使用できます。
| 運搬物の重さ |
MAX 150Kg／1ハンガー（水平時）（ハンガーキャリッジ込）
MAX 30Kg／1ハンガー（30°UP／DN）（ハンガーキャリッジ込）
MAX 50Kg／1ハンガー（30°UP／DNオプション施工）（ハンガーキャリッジ込）
|
| 搬送寸法 |
1,000mm × 1,000mm × 1,000mm |
| 吊下げピッチ |
MAX 600mm |
| 標準搬送速度 |
3～12m／min |
| 最大傾斜角度 |
45°（但し搬送物重量に制限あり） |
| 最小アール |
800mm（フリーレール基準） |
製品の特徴
キャリッジ・ハンガー
パワーチェンによって、フリーレールを走行し製品の搬送およびストレージ機能を備え、前後の製品との衝突も防止します。モジュール化により長さの組合せもフレキシブルに対応できます。
回転フィーダー
（180度タイプ）
分岐・合流装置と組合せて使用し、水平Ｒ部でのパワーラインの補助装置です。
回転フィーダー
（90度タイプ）
分岐・合流装置と組合せて使用し、水平Ｒ部でのパワーラインの補助装置です。
分岐・合流装置
製品の種類によって、ポイントチェンジを行い搬送経路を自由に変更できます。
ストッパーユニット
製品の一時停止及ストレージする時に使用し、組付点数の多い製品の時はストップさせて安定した作業ができます。
ドロップリフト
ドロップリフトは製品を吊ったまま昇降させるための装置です。直線部分において、コンベヤを停止させる事なく作動できるのでデッピング工程にも採用できます。又、ロボットによる載荷・脱荷も可能です。
